【產品用途】
J41H、J41Y、J41W 國標截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。
【產品特點】
1、結構簡單，制造和維修比較方便
2、工作行程小，啟閉時間短
3、密封性好，密封面間磨擦力小，壽命較長
【執行標準】
設計規范：GB/T 12235
結構長度：GB/T 12221
法蘭連接：JB/T 79
試驗與檢驗：JB/T 9002
產品標識：GB/T 12220
供貨規范：JB/T 7928
【性能參數】
|
型號 |
J41H-16C～160C |
J41Y-16C～160C |
J41W-16P～160P |
|
工作壓力（MPa） |
1.6～16.0 |
|
適用溫度（℃） |
≤425 |
≤150 |
|
適用介質 |
水、蒸汽、油品 |
弱腐蝕性介質 |
|
材料 |
閥體、閥蓋 |
碳素鋼 |
鉻鎳鈦不銹鋼 |
|
閥桿 |
鉻不銹鋼 |
鉻鎳鈦不銹鋼 |
|
密封面 |
堆焊鐵基合金 |
堆焊硬基合金 |
本體材料 |
|
填料 |
石棉石墨、柔性石墨、聚四氟乙烯 |
主要外形和連接尺寸
| 2.5MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
| |
10 |
130 |
90 |
60 |
40 |
16 |
4-Φ14 |
198 |
120 |
| 15 |
130 |
95 |
65 |
45 |
16 |
4-Φ14 |
218 |
120 |
| 20 |
150 |
105 |
75 |
55 |
16 |
4-Φ14 |
258 |
140 |
| 25 |
160 |
115 |
85 |
65 |
16 |
4-Φ14 |
275 |
140 |
| 32 |
180 |
135 |
100 |
78 |
18 |
4-Φ18 |
280 |
160 |
| 40 |
200 |
145 |
110 |
85 |
18 |
4-Φ18 |
330 |
180 |
| 50 |
230 |
160 |
125 |
100 |
20 |
4-Φ18 |
350 |
200 |
| 65 |
290 |
180 |
145 |
125 |
22 |
8-Φ18 |
400 |
280 |
| 80 |
310 |
195 |
160 |
135 |
22 |
8-Φ18 |
355 |
280 |
| 100 |
350 |
230 |
190 |
160 |
24 |
8-Φ23 |
415 |
320 |
| 125 |
400 |
270 |
220 |
188 |
28 |
8-Φ25 |
460 |
360 |
| 150 |
480 |
300 |
250 |
218 |
30 |
8-Φ25 |
510 |
450 |
| 200 |
600 |
360 |
310 |
278 |
34 |
12-Φ25 |
710 |
500 |
| 250 |
622 |
425 |
370 |
332 |
36 |
12-Φ30 |
786 |
550 |
| 300 |
698 |
485 |
430 |
390 |
40 |
16-Φ30 |
925 |
600 |

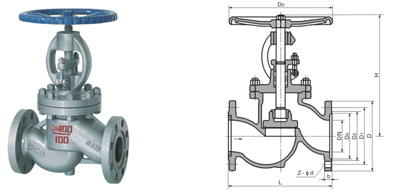

【結構圖片】
|
